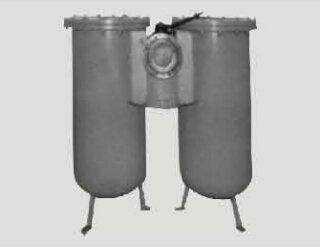

SWCQ型雙筒網式磁芯過濾器

產品分類： SWCQ型雙筒網式磁芯過濾器

本產品適用于公稱壓力為0.63MPa的稀油潤滑系統中，用以過濾潤滑油中的污垢雜質，由于內部裝有磁芯，因此還能吸附鐵磁性的微粒（這種微粒能通濾芯）避免機械摩擦副的過早磨損；在性能上優于一般的過濾器；同樣分為二組過濾筒和一個三位六通閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到潤滑系統可以連續工作的目的。

訂購熱線：0513-83783788

跟此產品相關的產品

產品詳情

SWCQ型雙筒網式磁芯過濾器

一、使用條件

二、技術參數

型號	公稱通徑DNmm	過濾面積m2	運動粘度 cSt										重量kg
			46		68		100		150		460
			過濾精度 mm
			0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12
			過濾精度 mm
SWCQ-50	50	0.31	485	1160	447	793	250	565	107	256	69	160	136
SWCQ-65	65	0.52	820	1960	760	1340	400	955	180	434	106	250	165
SWCQ-80	80	0.83	1320	3100	1200	2150	630	1533	288	695	170	400	220
SWCQ-100	100	1.31	1990	4750	1840	3230	1000	2310	436	1050	267	630	275
SWCQ-125	125	2.8	3340	8000	2100	5420	1686	3890	730	1710	450	1000	680
SWCQ-150	150	3.3	5000	12000	4650	8130	2520	5840	1094	2660	679	1600	818
SWCQ-200	200	6	9264	22140	8568	15114	4620	10788	2034	4908	1254	2898	1185
SWCQ-250	250	9.4	14513	34686	13423	23678	7238	16901	3186	7689	1964	4540	1422
SWCQ-300	300	13.5	20844	49815	19278	34006	10395	24273	4573	11043	2821	6520	2580

注：濾芯清洗降壓不大于0.15MPa

三、外形結構及尺寸

SLQ-32，SLQ-40雙筒網式過濾器（整體式）　　DN≥50的SLQ型雙筒網式過濾器（組合式）

型號	公稱通徑DN	A	B	B1	b	b1	C	d2	d3	H
SWCQ-50	50	459	325	130	18	20	170	260	240	660
SWCQ-65	65	474	340	140	20	20	170	260	240	810
SWCQ-80	80	529	367	145	20	20	180	350	300	820
SWCQ-100	100	550	381	160	22	20	180	350	300	1000
SWCQ-125	125	779	494	165	24	20	220	600	550	1340
SWCQ-150	150	817	533	190	24	30	220	600	550	1460
SWCQ-200	200	938	613	230	24	30	260	350	600	1500
SWCQ-250	250	1034	676	260	26	30	260	700	640	1600
SWCQ-300	300	1288	814	290	26	30	260	1000	900	1720

型號	H1	H2	h	d	d1	時出油口連接法蘭尺寸
型號	H1	H2	h	d	d1	DN	D	D1	n	d2	d3
SWCQ-50	480	70	170	19	G1/2	50	160	125	4	18	M16
SWCQ-65	630	70	200	19	G1/2	65	180	145	4	18	M16
SWCQ-80	620	70	220	19	G1/2	80	195	160	4	18	M16
SWCQ-100	780	70	250	19	G1/2	100	215	180	8	18	M16
SWCQ-125	1060	100	300	19	G1/2	125	245	210	8	18	M16
SWCQ-150	1120	100	340	24	G1/2	150	280	240	8	23	M20
SWCQ-200	1120	120	420	24	G1/2	200	335	295	8	23	M20
SWCQ-250	1190	120	500	24	G1/2	250	390	350	12	23	M20
SWCQ-300	1120	120	570	24	G1/2	300	440	400	12	23	M20

法蘭連接尺寸按JB/T81《凸面板式平焊鋼管法蘭》（PN=1MPA)的規定。

四、型號標注說明

公稱通徑為50的雙筒網式磁芯過濾器：
過濾器濾芯材質有銅網、不銹鋼網、合成纖維、紙質等，型式有標準筒式、網片式、折疊網式等，過濾精度也可更具用戶要求定制（最高可達0.01mm），如有上訴特殊要求，請在訂貨時說明。

五、工作原理

1、過濾器分別由兩組過濾裝置和一個六通換向閥組成，正常工作時，一組過濾裝置投入運行，另一組被換向閥封閉備用。

2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置，連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤0.6MPa可不停機換向。

3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

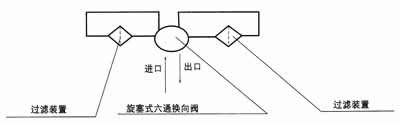

4、系統圖

六、使用說明

1、當進出口壓力差≥0.05MPa時應將過濾裝置停止工作，取出濾芯磁塊進行清洗（包括筒體）。

2、當過濾精度達不到要求時，將過濾裝置停止運行，更換濾網。

3、過濾器運行過程中，不得隨意轉動換向閥。

七、訂貨須知

訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
